Современное отопительно-вентиляционное оборудование

kckpВся продукция фирмы может быть условно разделена на три группы: новое, т. е. Ранее в стране не изготавливающееся оборудование; противопожарное и прочее оборудование; в большей или меньшей степени повторяющее известные конструкции.Новая продукция представляет собой следующее, более совершенное поколение отопительно-вентиляционного оборудования, у которого существенно улучшены все параметры: конструктивные, технические, энергетические, габаритные, эстетические и эксплуатационные, что позволяет отнести его к разрядуо борудования, замещающего импортное.

Среди нового, ранее не изготовлявшегося оборудования в первую очередь следует выделить оборудование для воздухообработки.

Кондиционеры и приточные камеры. Современные требования проектирования и устройства систем кондиционирования воздуха предполагают использование оборудования высокого качества, заводской готовности, уменьшенных габаритов, простого и удобного в обслуживании при минимальных затратах на монтаж и эксплуатацию.

Именно таким оборудованием являются центральные каркасно-панельные кондиционеры типа КЦКП, соответствующие современным зарубежным аналогам. Они обеспечивают все процессы обработки воздуха: фильтрацию, нагрев, охлаждение, увлажнение, осушку, рекуперацию и регенерацию тепла и холода. Все воздухообрабатывающее оборудование имеет высокоэфективные технические, экономические, энергетические, монтажные и эксплуатационные показатели:

  • корпуса кондиционеров изготавливают из оцинкованной листовой стали в виде панелей с тепло- и звукоизоляцией, съемных или открвающихся со стороны обслуживания;
  • воздушные фильтры предусмотрены в следующих исполнениях: кассетныекласс фильтрации EU-3; карманныекласс фильтрации от EU-4 до EU-9;
  • в качестве воздухозаборных и рециркуляционных клапанов применяются клапаны УВК;
  • воздухонагреватели и воздухоохладители комплектуются медно-алюминиевыми теплообменниками ВНВ 243;
  • применяются вентиляторные агрегаты двустороннего всасывания с лопатками, загнутыми как вперед так и назад, с широким спектром привода по мощности, скорости вращения и напорным характеристикам: вентилятор (совместно с электродвигателем) смонтирован на виброизоляторах и отделен от корпуса мягкой вставкой;
  • увлажнение осуществляется форсуночными устройствами либо орошающими насадками;
  • по желанию заказчика кондиционеры могут поставляться в собранном виде (до КЦКП-40 включительно), а также комплектоваться приборами автоматики, холодильными машинами; возможно выполнение монтажных работ.

В таблице приведена структура обозначения кондиционеров (приточных камер) с модульными присоединительными размерами.

Цены на кондиционеры установлены на уровне аналогов типа КТЦ3 учетом затрат на изоляционно-монтажные работы последних).

Пластинчатые медно-алюминиевые теплообменники типа ВНВ 243 предназначены для нагрева (охлаждения) воздуха в системах воздушного отопления, приточной вентиляции и кондиционирования воздуха, в системах утилизации тепловой энергии вентиляционных выбросов, а также в других устройствах, в том числе технологического назначения. Теплообменники применяются при проектировании новых систем, решении проблем энергосбережения, а также при замене исчерпавших свой ресурс низкоэфективных калориферов (воздухонагревателей).DSC02353

Теплообменники изготовляют с 1-4 и более рядами медных трубок, с шагом алюминиевых пластин от 1,8 до 4 мм и размерами от 200х200 до 3000х2000 мм.

Производство теплообменников организовано на современном технологическом оборудовании фирмы «OAK TOOLS(США), качество изделий соответствует мировым стандартам. Для производства используются отечественные и импортные материалы (медная трубка, алюминиевая фольга, корпус из оцинкованного листа). По сравнению с пластинчатыми спирально-накатными, навивными стальными новые теплообменники обладают рядом достоинств:

являются универсальным оборудованием для нагрева и охлаждения воздуха: ВНВ 243на паре, ВОВ 243 как воздухоохладителина холодной воде или на хладогентах;

возможность изменения рядности трубок и шага пластин позволяет осуществлять оптимальный подбор теплообменной установки, т.е. Любой неообходимой теплохолодопроизводительности, малым аэродинамическим сопротивлением и необходимыми присоединительными размерами;

изготовление теплообменников на автоматизированной технологической линии обеспечивает устойчивые статические и динамические характеристики, вследствие чего подбор теплообменников может производиться без коэффициента запаса или со значительным его снижением;

имеют малую массу, что упрощает монтажные работы.

Цены на калориферы ВНВ 243 находятся на уровне известных аналогов типа КсК.

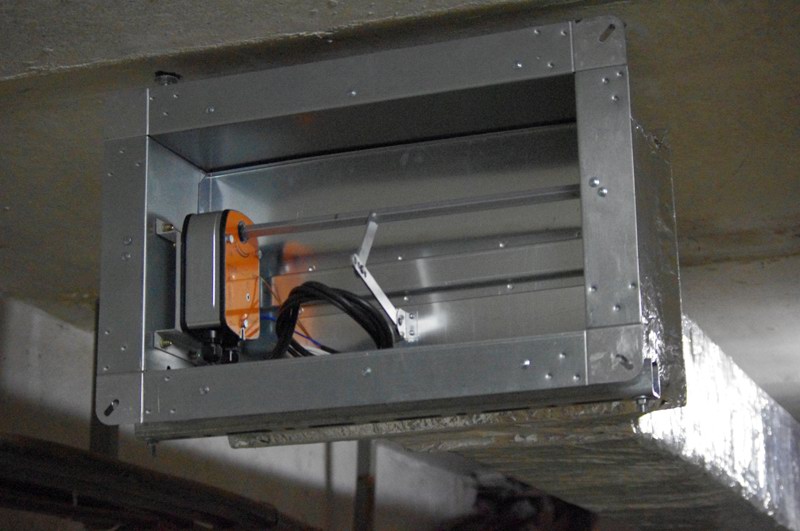

Воздухоприточное и регулирующее оборудование. Унифицированные воздушные клапаны типа УВК прямоугольного сечения могут использоваться в качестве сетевых, рециркуляционных и воздухозаборных. Клапаны выполнены по единой конструктивной схеме, собираются из унифицированных элементов, могут быть изготовлены любых стандартных и нестандартных (но модульных) размеров, монтироваться и эксплуатироваться в любом пространственном положении. Клапаны выполнены из алюминиевых профилей; пустотелые лопатки с уплотнением по периметру находятся в пластмассовых подшипниковых втулках; кинематическая связь лопаток с приводом обеспечивается посредством скрытых в корпусе клапана пластмассовых шестерен; ось приводной лопатки размещается в любом месте одной стороны клапана.

klapКлапаны предназначены для режимов двухпозционного (“открыто-закрыто”) или плавного (пропорционального) регулирования потока воздуха; могут комплектоваться ручным или соответствующим электрическим приводом. В качестве последнего используется механизмы фирмы “Belimo” (Швейцария).

Для адаптации электропривод клапана с приборами автоматизации кондиционеров (приточных камер разработаны соответсвующие электрические схемы. Цены на клапаны находятся на уровне известных аналогов типа КВУ.

Вытяжные вентиляторные блоки типа ВБКП предназначены для использования в системах вытяжной, а также приточной вентиляции (возможно в сочетании с дополнительными элементами для очистки, подогрева или охлаждения воздуха, шумоглушения и т. п.). В целом они повторяют конструкцию описанного выше вентиляционного блока каркасно-панельных кондиционеров.

Конструкция блока гарантирует его длительный ресурс непрерывной работы и возможность размещения вне здания.

Корпус блока прямоугольного сечения изготовлен из оцинкованной листовой стали в виде панелей с тепло- и звукоизоляцией, одна из панелей съемная или открывается со стороны обслуживания. Вентилятор двустороннего всасывания с приводом от электродвигателя через ременную передачу установлен внутри корпуса на виброизоляторах и отделен от него мягкой вставкой. Типоразмер блока характерезуется диаметром рабочего колеса вентилятора в миллиметрах.

В настоящее время изготавливаются вентиляторные блоки с диаметрами рабочих колес вентилятора от 160 до 630 мм, обеспечивающие расходы воздуха от 0,2 до 45 тыс. М3/ч и создающие полное давление до 1200-2000 Па. Вентиляторы выпускаются в четырех вариантах исполнения, различаются конструкциями подшипниковых узлов и спирального корпуса.

Воздушно-отопительные агрегаты типа АО-2 предназначены для рециркуляционного обогрева промышленных зданий, складских, гаражных и других подобных помещений; отличаются улучшенным дизайном и пониженным уровнем шума. В качестве калорифера в них используются упомянутые высокоэффективные медно-алюминиевые теплообменники ВНВ 243. Ряд производительностей по воздуху: от 3 до 30 тыс. м3/ч. Агрегаты могут устанавливаться на возвышении на полу здания, подвешивается на колонне или на перекрытии.

Новые виды противопожарного оборудования. Противопожарные вентиляторы типа ВР-85-66 предназначены для удаления возникающих при пожаре газов. Вентиляторы сертифицированы согласно СНИП 2.09.05-91* (п. 5. 9) для работы при температуре до 400 °С в течении 120 мин или до 600 °С в течении 60 мин (сертификат пожарной безопасности ССПБ.RU.УП001, Н00034; сертификат соответствия РОСС RU.ББ02. Н00235), технические условия на них согласованы Государственной противопожарной службой МВД РФ. Применение вентиляторов для обслуживания помещений категорий А и Б по взрывопожарной и пожарной опасности не предусматривается.

Прочая продукция:

  • Вентиляторы низкого, среднего и высокого давления из конструкционных сталей, алюминия, а также из разнородных металлов, выполняемые по І и V схемам со стандартной комплектацией.
  • Электрокалориферы и электрокалориферные установки со щитами управления.

  • Фильтры ячейковые.

  • Нестандартное оборудование.

  • Изделия для монтажных вентиляционных работ, расходные материалы и др.

А.М.Дерипасов, генеральный директор ООО «ВЕЗА»
