Монтаж гибких воздуховодов

Правильное соединение воздуховодов имеет огромное значение для надежности работы смонтированных трубопроводов и обеспечения их аэродинамических характеристик.

Гибкие воздуховоды соединяются с основными элементами вентиляционной системы с помощью различных соединительно-монтажных элементов или напрямую с конечными элементами, такими как вентиляционные решетки, анемостаты и вентиляторы.

Широкий спектр соединительно-монтажных элементов учитывает специфику подсоединений различных конфигураций трубопроводов и существенно облегчает монтажные работы.

Инструмент и материалы для монтажа воздуховодов

  • Строительный метр
  • Маркер
  • Нож
  • Плоскогубцы или кусачки
  • Перчатки (для работы с изолированными воздуховодами)
  • Крестовая отвертка для фиксирования хомутами
  • Монтажная лента
  • Затяжные хомуты

Общие правила

  • Воздуховод в смонтированном состоянии должен быть максимально растянутым во избежание потерь давления.
  • Воздуховод не должен иметь прогибов и провисов.
  • Радиус изгиба должен быть как можно большим. При минимальном радиусе изгиба увеличивается падение давления. Для уменьшения влияния радиус изгиба должен быть равен удвоенному диаметру воздуховода.
  • При монтаже обеспечьте заземление воздуховода, т.к. при перемещении по воздуховоду воздуха с органическими растворителями может происходить накапливание статического электричества.
  • Движение потока воздуха по воздуховоду должно быть «по спирали».
  • При прохождении через стеновые конструкции используйте металлические гильзы или переходники.
  • Соблюдайте осторожность, чтобы при монтаже не повредить воздуховод

Резка воздуховода

  • Рассчитайте длину воздуховода таким образом, чтобы он не имел прогибов в смонтированном состоянии.
  • Растяните воздуховод до максимальной длины.
  • Отмерьте нужную длину воздуховода и нанесите метку маркером.
  • Неизолированный воздуховод: разрежьте воздуховод вдоль спирали острым ножом или ножницами и разрежьте проволоку кусачками.
  • Для изолированных воздуховодов необходимо предварительно разрезать наружный рукав при помощи ножниц (воспользуйтесь перчатками).

Монтаж с конечными элементами

  • Соедините воздуховод с фланцем вентиляционной решетки или патрубком вентилятора, соблюдая направление движения воздуха „по спирали“.
  • Закрепите его с помощью хомутов. Используйте хомуты соответствующего диаметра и убедитесь, что воздуховод не деформирован в месте крепления хомутом.

Монтаж с соединительно-монтажными элементами

  • Соедините воздуховод с соединительно-монтажным элементом (длина патрубка для крепления с воздуховодом должна быть не менее 50 мм), соблюдая направление движения воздуха „по-спирали“. При необходимости можно дополнительно загерметизировать соединение с помощью монтажной ленты.
  • Закрепите с помощью монтажного хомута.

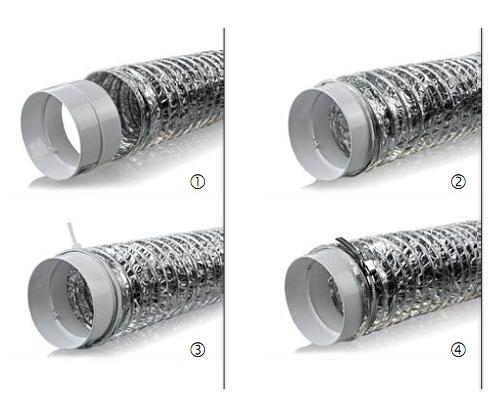

Монтаж неизолированного воздуховода

  • Наденьте воздуховод не менее, чем на 50 мм на патрубок, соблюдая направление движения воздуха „по-спирали“. При необходимости можно дополнительно загерметизировать соединение с помощью монтажной ленты.
  • Закрепите воздуховод хомутом.

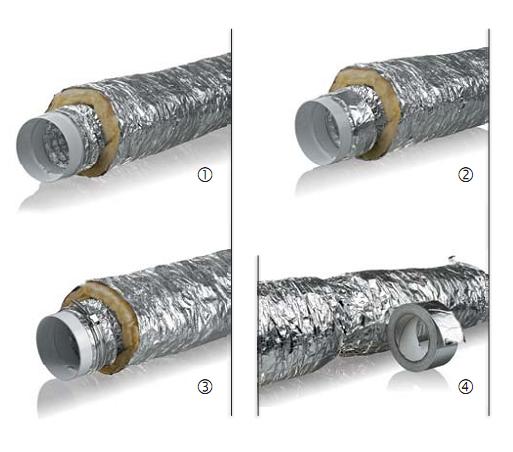

Монтаж изолированного воздуховода

  • Наденьте воздуховод на патрубок не менее чем на 50 мм, соблюдая направления движения воздуха „по-спирали“.
  • Оттяните изоляционное покрытие. При необходимости можно дополнительно загерметизировать соединение с помощью монтажной ленты.
  • Закрепите воздуховод хомутом
  • Натяните обратно изоляционное покрытие.
  • Скрепите наружную оболочку с помощью монтажной ленты обернув ее вокруг воздуховода по крайней мере два раза.

Точки подвески

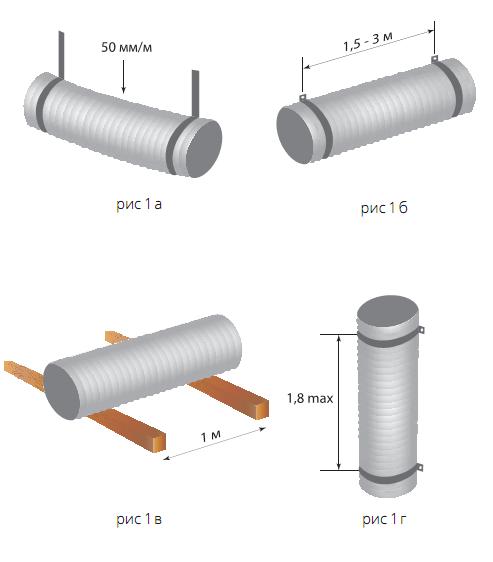

  • Максимальное провисание воздуховода между двумя точками крепления не должно превышать 50 мм/м (см. рис. 1 а).
  • Расстояние между двумя точками подвески колеблется от 1,5 до 3 м в зависимости от типа воздуховода.(см. рис 1 б)
  • Для гибкого воздуховода над потолочными конструкциями расстояние между центрами опор должно составлять 1 метр.(см. рис. 1 в)
  • В случае вертикальной подвески воздуховода расстояние между стабилизирующими крепежными хомутами должно быть равным от 1м до 1,8м. (см. рис.1 г)



Рекомендации по применению и монтажу воздуховодов

  • Гибкие воздуховоды не рекомендуется использовать в вертикальных стояках высотой более двух этажей.
  • При использовании гибких воздуховодов в системах с повышенными температурами перемещаемого воздуха необходимо ознакомиться с максимально допустимой температурой в тех. характеристиках воздуховода.
  • При монтаже в огнестойкие конструкции полов/потолков, воздуховоды должны соответствовать требованиям к огнестойкости.
  • Гибкие воздуховоды не применяются для прохождения через пол, в местах ниже уровня земли и в контакте с землей.
  • Для наружной установки, следует использовать только специально предусмотренные для этого воздуховоды.
  • Монтаж воздуховодов должен производится на достаточном расстояний от мест, где возникает избыток тепла.
  • Сфера применения гибких воздуховодов может быть ограничена национальными нормативами, стандартами и правилами. Перед использованием внимательно изучите информацию о применении и технические характеристики гибких воздуховодов
